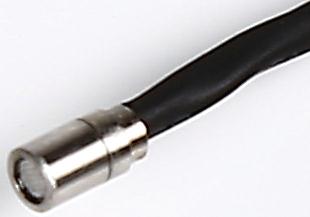

HPT501微型（圆柱型）压力传感器

: ~~暂无价格~~

商品说明

产品特点
● 圆柱型结构，体积小、重量轻
● 用于风洞、飞行器、埋植植入实验
● 原位测量，不紊乱流场
● 可进行静态压力测量，亦可对动态压力测量，响应时间短

性能参数@ 25℃

● 测量范围：
● 压力类型：
● 压力过载：
● 破坏压力：
● 满量程输出：
● 固有频率：
● 输入阻抗：
● 输出阻抗：
● 绝缘电阻：
● 零点电压：
● 工作电流：
● 非线性：
● 重复、迟滞性：
● 工作温度：
● 补偿温度：
● 零点温度漂移：
● 补偿线长：

0～1KPa～5MPa （测量介质为干燥无腐蚀性气体）
0～500KPa～20MPa（测量介质为无腐蚀性、不导电液体）
绝压、表压、密封表压；表压型传感器出线处带有平衡压力导管
2倍额定压力
3倍及以上额定压力
≥40mV
≥10KHz
≥10KΩ
≥6KΩ
500MΩ
＜±2%FS
≥1mA
＜±0.5%FS
＜±0.3%FS
-55℃～120℃
-20℃～25℃或20℃～80℃
＜±2%FS/55℃
超细五芯高温导线，典型值1米（传感器探头和补偿电路之间连线）

订购指南

产品型号	量程（KPa）	输出信号	选型尺寸	线缆长度（米）	其他
HPT501
订货举例：HPT501―100KPa表压－0~5V―B―0.5

选型尺寸

选型尺寸	D（直径mm）	L（长度mm）
A型	1.6	7
B型	2	7.5
C型	2.5	11
D型	2.5	4
E型	3.5	5.5
F型	其他请注明（F：D×L）

注：1）测量气体介质时，以上尺寸均可；测量液体介质时，最小尺寸为C型或D型。

2）线缆为5芯屏蔽线，直径1.7mm。
